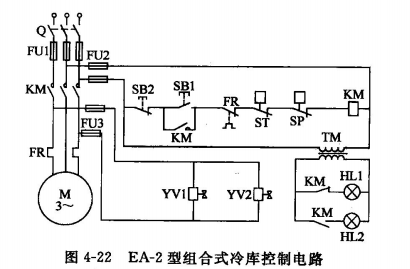

EA-2型組合式冷庫控制電路如圖4-22所示。主電路有刀開關Q，熔斷器FU1，交流接觸器的主觸點KM，熱繼電器的熱元件FR及馭動壓縮機的三相異步電機M，控制電路比較簡單，除啟動按鈕SB1I和停車按鈕SB2外，還有沮度控制器ST，壓力控制器SP，熱繼電器的常閉觸點FR和文流接觸器線圈KM。

濟南冷庫溫度的自動控制由溫度控制器ST控制，其感溫包放置在冷藏庫的中間，并調節好控制溫度的上下限。當庫溫上升到上限時，觸點ST閉合，接觸器KM得電吸合，主電路接通，壓縮機運行制冷，庫溫隨之下降，當庫溫降到下限時觸點ST斷開，線圈KM斷電，主電路斷開，壓縮機停機，庫溫又開始回升，從而自動地將庫溫控制在一定范圍內。

壓縮機運行過程中出現排氣壓力過高和吸氣壓力過低時，觸點SP斷開，線圈KM斷電，主電路斷開，壓縮機停機。

與主電路并聯的制冷劑電磁閥YV1與壓縮機電動機同步工作。當壓縮機運行時，YV1打開，制冷劑經其進入膨脹閥;當壓縮機停機時，YV1關閉，避免了停機后制冷劑繼續進人蒸發器。

與主電路并聯的水量電磁閥YV2也和壓縮機同步工作，當壓縮機運行時，YV2打開，給冷凝器供水。當壓縮機停機時，YV2關閉，停止向冷凝器供水，并能根據冷凝器的熱負荷自動調節進入冷凝器的冷卻水量，冷凝壓力升高時，YV2開大，冷卻水量增大;相反，冷卻水量減少。當冷凝壓力超過設定值而水量不適當時，壓力控制器觸點斷開，使壓縮機停止運行。

熔斷器FU1, FU2和FU3起短路保護作用。熱繼電器FR起過載保護作用。交流接觸器KM起零壓和欠壓保護作用。

信號燈HL1和HL2用于指示壓縮機的工作狀態，壓縮機工作時，線圈KM通電，與KM常開觸點串聯的信號燈HL2亮，而與KM常閉觸點申聯的燈H L1熄滅。相反，當壓縮機停止工作時，則KM斷電，HL2熄滅，HL1亮。指示燈的6V工作電壓用一只380V/6V的變壓器供電。
