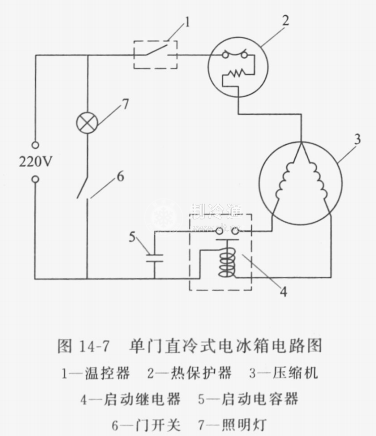

典型單門直冷式電冰箱的控制電路如圖14-7所示，由壓縮機電機、啟動繼電器、過載保護器、溫控器、箱內照明燈、門開關等器件組成。電冰箱運行時，由溫控器根據設定的溫度自動控制壓縮機的開停;照明燈由門開關控制，開門燈亮，關門燈熄;如出現壓縮機電機運行電流過大、壓縮機溫度過高等異常情況，過載保護器自動斷開電路，待溫度下降后再接通。圖14-8為相關的元件實物連接情況。

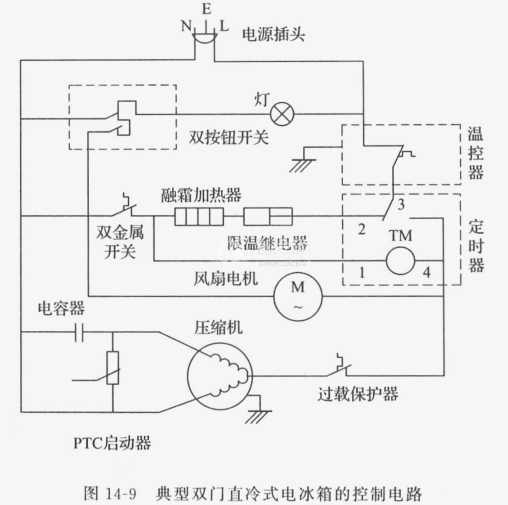

典型雙門直冷式電冰箱的控制電路如圖14-9所示，由壓縮機電機、啟動繼電器、過載保護器、溫控器、溫度補償電加熱器、節電開關、箱內照明燈、門開關等器件組成。

溫控器裝在冷藏室內，根據冷藏室溫度控制壓縮機開停。由于冬季環境溫度較低，冷藏室冷負荷較小;且有可能環境溫度比冷藏室的溫度還低，冷藏室無冷負荷;此時冷凍室冷負荷仍較大，但壓縮機開機時間很短或長時間處于停機狀態，冷凍室溫度將無法保證。為了避免這種情況發生，在冷藏室中靠近溢控器感溫管處加設了一個溫度補償電加熱器，用一個名為“節電開關”的開關控制，當環境溫度低于10℃時，將節電開關置于通的位置，溫度補償電加熱器通電，加熱溫控器感溢管，溫控器提前接通，使壓縮機運轉。

在夏天，使用溫度補償電加熱器將增加額外的耗電量，將節電開關置于關的位置。使用了溫度補償電加熱器和節電開關后，雙門直冷式電冰箱既能在冬天保證冷凍室-18℃的溫度，又可在夏天不多消耗電能。
