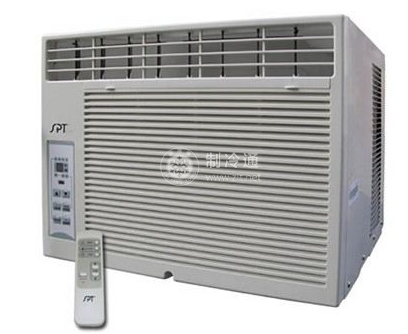

熱泵型窗式空調器制冷時，電磁換向閥的工作原理如下。

熱泵型空調器制冷時，電磁換向閥是這樣換向的:冷熱開關切斷控制閥上電磁線圈的電源，此時柱塞在彈簧力的作用下，使右閥塞關閉右通氣口，左閥塞打開左通氣口，這樣左毛細管與中間公共低壓毛細管相通，換向閥左端為低壓區。壓縮機高壓排氣通過排氣管主換向閥，然后通過聚四氟乙烯右活塞上的泄氣孔至閥的右端空間。由于右毛細管已被控制閥右閥塞關閉，所以在換向閥的右端建立起高壓區。因?yàn)閾Q向閥的左端為低壓區，在壓差作用下，活塞通過托架推動滑塊向左移動，直至左活塞上頂針堵死左端蓋上的孔，完成換向動作，此時室內側換熱器轉換為蒸發器運行，空調器向室內吹冷氣。

熱泵型窗式空調器制熱時，電磁換向閥的工作原理如下。

熱泵型窗式空調器制熱時，電磁換向閥是這樣換向的:冷熱開關接通控制閥上電磁線圈電源，在電磁力作用下驅動控制閥柱塞，使左閥塞關閉左通氣口，右閥塞開啟右通氣口。這樣右毛細管和中間公共低壓毛細管相通，換向閥右端成為低壓腔。壓縮機高壓排氣通過排氣管至換向閥閥體，然后由左面聚四氟乙烯活塞上的泄氣孔至閥的左端空間。由于左毛細管已被控制閥左閥塞關閉，所以高壓排氣在換向閥左端建立起高壓區，在壓力差作用下，通過活塞托架推動滑塊向右移動，直至活塞頂針將右端蓋上的孔堵死，完成換向動作，此時，室內側換熱器轉換成為冷凝器運行，空調器向室內供熱氣。
