外墻砌筑保溫磚主要用于承重多孔磚、承重混凝土空心砌塊的節能建筑復合外墻的外保溫，當然也可用于不采暖樓梯間隔墻的保溫以及外墻的內保溫。還可以改變其外形尺寸，直接川于框架結構節能建筑的外墻體或屋面保溫。

    (1)外墻砌筑保溫磚的配套材料

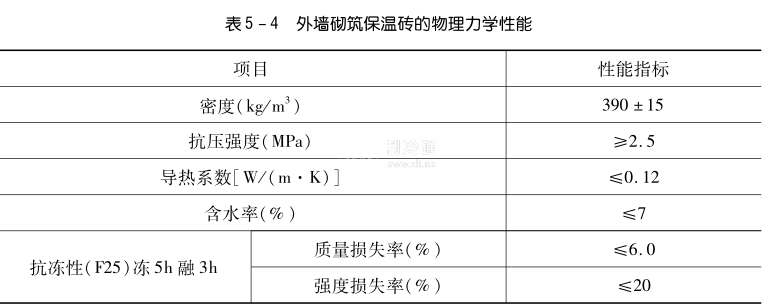

    外墻砌筑保溫磚在砌筑施工時須采用保溫膠砂漿砌筑。保溫膠砂漿的物理力學性能應與外墻砌筑保溫磚基本一致，使其性能相互匹配。即保溫膠砂漿干制品的密度應為400kg/m3左右，抗壓強度大于2.5MIPa，導熱系數應為0. 12W/(m·K)左右，抗凍性滿足表5-19要求。

    (2)外墻砌筑保溫磚的配件

    外墻砌筑保溫磚在施工時，須采用拉結件，通過拉結件把砌筑保溫磚砌體與承重外墻主體連結為一體。拉結件有拉結筋和拉結鋼絲網片兩種。

    拉結鋼筋是用?6鋼筋制成，采用“Z”型，其水平與垂直間距為500毫米，上、下層

錯位呈梅花狀布置。

    拉結鋼絲網片是用中2.0毫米的低碳冷拔鍍鋅鋼絲在焊網機上制成的網片，其網孔尺寸為50毫米×50毫米，網片寬度為200~300毫米，網片長度視需要剪切。

    (3)外墻砌筑保溫磚復合墻體的構造及保溫性能

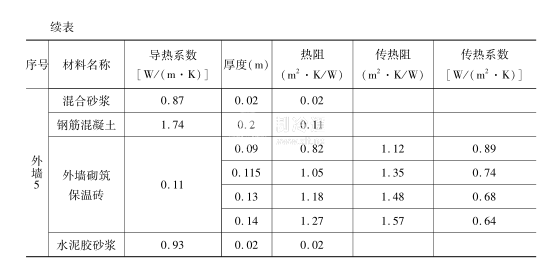

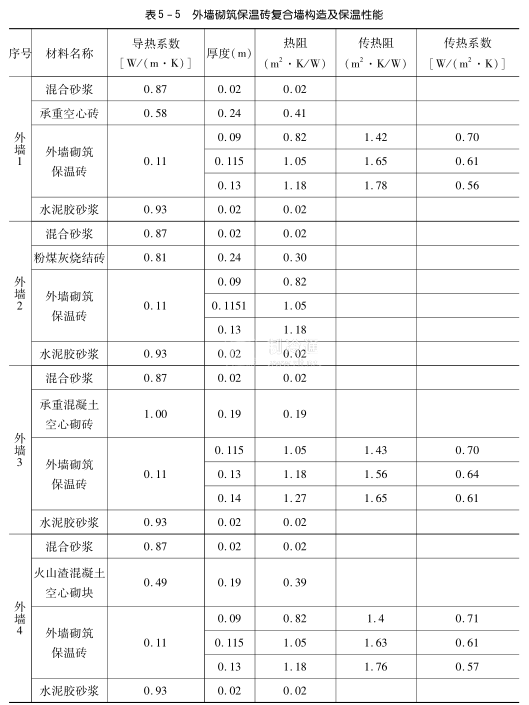

外墻砌筑保溫磚外保溫復合墻的構造及熱阻、傳熱阻和傳熱系數見表5-5。

    從表5 -4可以看出，外墻的最大總厚度為38~41厘米厚，傳熱阻可達到1.57~1.78m2·K/W。另外，表中的每種復合外墻都計算了3~4種保溫層厚度，并分別計算出傳熱阻和傳熱系數，這是考慮到各地氣候因素不同，或墻體的使用部位(朝向、樓梯間隔墻等)不同，列入表中供選用的。

    (4)外墻砌筑保溫磚的施工

    用外墻砌筑保溫磚來建多層節能建筑的外保溫復合外墻，其砌筑方法與砌筑紅磚外墻和砌筑混凝土空心砌塊外墻是一樣的，但也有其如下特點。

    第一，需要配制兩種砌筑砂漿。

    砌筑紅磚、承重多孔磚或承重混凝土空心砌塊時采用標號較高的砌筑水泥砂漿或砌筑水泥膠砂漿；砌筑外墻保溫磚時則需用保溫膠砂漿。

    第二，砌筑保溫磚雖然也是上、下層保溫磚要壓縫砌筑，但都是順砌而無丁砌。

    第三，砌筑承重部分的砌體與砌筑保溫部分的砌體雖然在砌筑高度上也是同步砌筑，但砌筑這種復合外保溫外墻，每砌500毫米高左右，都要鋪設聲6的Z型拉結鋼筋，且上、下層鋼筋要錯位，以形成梅花形布置；或是每砌500毫米高左右，都要鋪設拉結鋼絲網片。拉結鋼筋或鋼絲網片，郁要埋入砂漿層中，且搭在承重砌體上的寬度與搭在保溫砌體上的寬度要基本相等。
