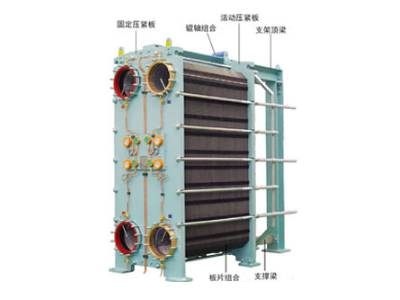

APT板式換熱器是由于上部支架頂梁和下部支承梁之間的夾有薄而帶有波紋的多個傳熱板片組構成。這塊傳熱板片組形成兩種介質通過的流道，傳熱板片的波形使得流體形成湍流，并且將兩種流體之間的產生的壓力差對板片起觀察家支撐作用。傳熱板片組在固定壓緊板和移動壓緊板之間并用夾緊螺栓和螺母緊固。

傳熱板上帶有密封墊圈，密封墊圈形成流道，起到防止液體外泄的密封作用。傳熱板的數量和大小取決于介質的流量和流體的物理特性，壓力降及進出口的溫度條件。壓緊板主要防止回流體壓差可能會引起的板片變形。

在組裝傳熱板片（帶有密封墊圈的板片）時，帶有密封墊圈的板面朝向固定壓緊板，并每張板片進行180度的旋轉以形成流道。
